RFID高频HF智能书架天线调谐板概述
RFID高频HF智能书架天线调谐板HA82XX,是我司针对智能书架、智能耗材柜开发的高性能天线调谐板,主要应用于天线立式摆放场合,可根据客户现场环境和客户要求尺寸调制13.56MHz标准频率天线,结合我司数字信号系列读写器已大规模应用于图书馆智能书架、智能档案管理、新零售无人售货柜、重要票证管理、试管试剂管理、漂流书柜、药品寄售柜、商品定位、机要文件管理、流利架、珠宝管理、自助洗衣服务等系统应用领域。
应用案例:RFID天线HA82XX应用于共享图书街头微型图书馆
应用案例:RFID天线HA82XX应用于智能书架共享图书
RFID高频HF智能书架天线调谐板功能特点
支持ISO/IEC15693、ISO18000-3 Mode1协议读写器和电子标签;
可支持达至5W射频功率;
驻波比:<1.1;
单天线感应距离可达30cm(天线线圈20*26cm,读写器功率5W,50x50mm图书标签);
同轴线缆MCX接口;
注意:此天线调谐板必须结合我司HR77XX系列读写器和HA70XX功分板使用。
RFID高频HF智能书架天线调谐板物理特性
尺寸:82mmx21mmx9mm(非实际天线尺寸);
净重:6g;
工作温度:-10~+50℃
贮藏温度:-25~+80℃

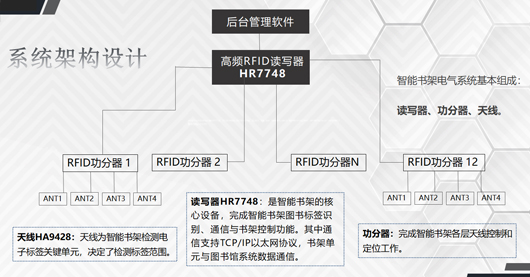

智能书架拓扑图
RFID高频HF智能书架天线调谐板升级替代产品介绍:
RFID高频智能档案柜/书架天线HA2621,针对图书,档案,文件智能管理柜开发,采用注塑外壳,螺丝空安装方便安装在智能柜背板,乳白色外观整洁大方,天线调谐板针对金属柜体开发,适应智能柜金属环境,实现对高频标签的稳定读取,应用于RFID档案柜、智能书架、智能文件柜、机要档案管理、票据管理、共享图书、微型图书馆、分布式图书馆等纸质文件管理场合。
RFID高频HF智能书架天线调谐板配套使用方式:
智能文件柜主要用于机要文件,例如绝对机密文件,敏感人员文件,设计图等。这些文档可以是单页或多页文档,由于标签紧密重叠的文件很多,因此传统的电子标签管理会相互干扰,影响识别的有效性并无法满足管理要求。为了应对这种情况,上海营信特推出了一系列智能文件柜,它使用支持ISO/IEC18000-3Mode3 EPC Class-1协议的HR37X8系列阅读器,主要功能是通过准确识别多个堆叠文件中的标签而不会相互干扰,从而执行RFID管理。 ISO/IEC 18000-3协议是中国金融IC卡的标准协议,具有高度机密性,快速识别性和无标签遗漏。在实际应用中,识别速度可以达到每秒240帧,并且仅在5秒内就可以识别1,000个堆叠的文件而不会遗漏。
应用案例:RFID天线HA82XX应用于智能书架分布式图书馆
RFID高频HF智能书架天线调谐板相关设备:
RFID高频全数字信号电子标签读写器HR7748,是一款高性能的ISO/IEC15693协议电子标签读写器,全数字信号处理设计,结合专有电子标签解码核心与处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛用于智能零售柜、漂流柜、智能图书柜、RFID档案柜、试管试剂管理、智能耗材柜、智能文件柜、商品定位、娱乐行业筹码管理、新零售无人售货柜,流利架、珠宝管理、智盘自助收银、智能货架、生产过程控制等系统应用领域。
RFID高频13.56MHz智能档案柜电子标签读写器HR7748
RFID高频HF智能天线功分板天线分支器HA70XX,是我司针对智能书架、智能耗材柜开发的高性能天线功分板,主要应用于多天线功率分配场合,可定制4或6路天线集中到一个读写器天线接口,结合我司数字信号系列读写器已大规模应用于图书馆智能书架、智能档案管理、重要票证管理、漂流书柜、药品寄售柜、流利架等RFID系统应用领域。
RFID高频数字信号天线调谐HA1026是我司针对不同的应用场合设计的高性能反极式天线调谐板,可根据现场环境和客户要求尺寸调制13.56MHz标准频率天线,产品已大规模应用于图书馆智能书架、智能档案管理、新零售无人售货柜、重要票证管理、试管试剂管理、漂流书柜、药品寄售柜、商品定位、机要文件管理、流利架、珠宝管理、自助洗衣服务等RFID系统应用领域。
RFID高频HF图书不干胶标签HT6507是高频图书档案管理专用标签,工作频率13.56MHz,ISO/IEC 15693协议,采用独特的标签天线设计,能进行远距离多标签的读取,广泛用于图书馆管理、、无人零售、资产管理、服装管理、产线管理、设备巡检等领域。
RFID高频HF智能书架天线调谐板HA82XX说明书下载: 营信彩页下载:
