1.RFID射频识别天线类型
RFID天线是一种以电磁波形式把前端射频信号功率接收或辐射出去的装置，是电路与空间的界面器件，用来实现导行波与自由空间波能量的转化。在RFID射频识别系统中，天线分为电子RFID电子标签天线和读写器天线两大类，分别承担接收能量和发射能量的作用。当前的RFID射频识别系统主要集中在LF、HF(13.56MHz)、UHF(860-960MHz)和微波频段，不同工作频段的RFID射频识别系统天线的原理和设计有着根本上的不同。RFID射频识别天线的增益和阻抗特性会对RFID自动识别系统的作用距离等产生影响，RFID射频识别系统的工作频段反过来对天线尺寸以及辐射损耗有一定要求。所以RFID射频识别天线设计的好坏关系到整个RFID自动识别系统的成功与否。
1.1RFID近场天线
对于LF和HF频段，系统工作在天线的近场，电子标签所需的能量都是通过电感耦合方式由读写器的耦合线圈辐射近场获得，工作方式为电感耦合。电场强度随距离的三次方衰减，磁场强度随距离的二次方衰减，且电磁场分量相位差为90○，波印廷矢量为虚数，能量不向外辐射，只在天线表面附近进行电能和磁能的交换。因为在近场实际上不涉及电磁波传播的问题，天线设计比较简单，一般采用工艺简单、成本低廉的线圈型天线。
RFID高频HF（13.56MHz）天线调谐板HA60XX，是一款高性能的电子标签读写器天线调谐板，方便根据客户的尺寸要求以及现场环境要求调制标准的13.56MHz天线，适用于搭配我司模拟信号读写器使用，可广泛应用于工业控制、图书管理、自助借还书机、餐饮管理(智盘)、体育竞赛、珠宝管理、动物畜牧业管理、物流分拣、个人身份识别、门禁系统、档案管理、防伪系统等多种需要订制天线的无线射频自动识别（RFID）系统。
线圈型天线实质上就是一个谐振电路。在指定的工作频率上，当感应阻抗等于电容阻抗的时候，线圈天线就会产生谐振。谐振回路的谐振频率为:(L是天线的线圈电感、C是天线的线圈电容).HF段RFID射频识别的线圈天线谐振工作频率通常为13.56MHz.，RFID射频识别应用系统就是通过这一频率载波实现双向数据通讯的。某些应用环境要求RFID射频识别线圈天线外形很小,且需一定的工作距离,这样必然会使线圈天线的互感量减小。为了解决这个问题，我们通常在线圈内部插入具有高导磁率μ的铁氧体材料,以增大互感量,从而补偿线圈横截面减小的问题.很明显，近场天线的工作原理完全类似我们熟知的变压器原理，理论相对比较简单。
1.2RFID远场天线
下面，我们着重讨论远场天线的理论分析和结构。对于超高频和微波频段，读写器天线要为RFID电子标签提供能量或唤醒有源RFID电子标签，工作距离较远，一般位于读写器天线的远场。远场天线的公式为：
由上式可得，电场强度和磁场强度随距离的一次方衰减，电场和磁场方向相互垂直，且都垂直于传播方向。波印廷矢量为实数，电磁场以电磁波形式向外辐射能量。此时，天线设计对系统性能影响较大，多采用偶极子型或微带贴片天线。下面分别予以详细分析。
RFID超高频天线UA2323是一款高性能的UHF圆极化天线，工作频率：860MHz-940MHz，采用SMA外螺内孔接口，引线长30cm，四角带安装孔，侧面出线，方便贴装于背板上。可广泛应用于智能工具管理、智能书架、智能医疗耗材柜、智能档案柜、智慧门店、无人零售柜、珠宝管理及生产过程控制等多种无线射频识别（RFID）系统。
1.2.1RFID偶极子天线
偶极子天线，也称为对称振子天线，由两段同样粗细和等长的直导线排成一条直线构成。信号从中间的两个端点馈入,在偶极子的两臂上将产生一定的电流分布,这种电流分布就会在天线周围空间激发起电磁场.一般在RFID射频识别电子RFID电子标签中使用的是曲折型的折合偶极子天线。
利用麦克斯韦方程就可以求出偶极子天线的辐射场方程:
式中IZ为沿振子臂分布的电流,α为相位常数,r是振子中点到观察点的距离,θ为振子轴到r的夹角,l为单个振子臂的长度.通过高频软件仿真，如ADS，HFSS,可以得到天线的输入阻抗、输入回波损耗S11、阻抗带宽和天线增益等特性参数.当单个振子臂的长度l=π/4时(半波振子),输入阻抗的电抗分量为零,天线输入阻抗可视为一个纯电阻.例如，由N根导线折合偶极子，假设所有导线上的电路都相等，其馈端阻抗为70N2。在忽略天线粗细的横向影响下,简单的偶极子天线设计可以取振子的长度l为π/4的整数倍.当要求偶极子天线有较大的输入阻抗时,可采用折合偶极子天线.
1.2.2RFID微带贴片天线
微带贴片天线通常是由金属贴片贴在接地平面上一片薄层图5微带贴片天线的示意图
微带贴片天线质量轻、体积小、剖面薄,馈线和匹配网络可以和天线同时制作，与通信系统的印刷电路集成在一起，贴片又可采用光刻工艺制造，成本低、易于大量生产。微带贴片天线以其馈电方式和极化制式的多样化以及馈电网络、有源电路集成一体化等特点而成为印刷天线类的主角。
通常微带贴片天线的辐射导体与金属地板距离为几十分之一波长,假设辐射电场沿导体的横向与纵向两个方向没有变化,仅沿约为半个波长的导体长度方向变化.则微带贴片天线的辐射基本上是由贴片导体开路边沿的边缘场引起,方向基本确定。因此，微带贴片天线非常适用于通讯方向变化不大的RFID射频识别应用系统中。
2.RFID射频识别天线设计要点
RFID射频识别天线结构和环境因素对天线性能有很大影响。天线的结构决定了天线方向图、阻抗特性、驻波比、天线增益、极化方向和工作频段等特性。天线特性也受所帖附物体形状及物理特性的影响。例如，磁场不能穿透金属等导磁材料,金属物附近磁力线形状会发生改变,而且,由于磁场能会在金属表面引起涡流.由楞次定律可知,涡流会产生抵抗激励的磁通量,导致金属表面磁通量大大衰减.超高频读写器天线发出的能量被金属吸收,读写距离就会大大减小。另外，液体对电磁信号有吸收作用，弹性基层会造成RFID电子标签及天线变形，宽频带信号源(如发动机、水泵、发电机)会产生电磁干扰等，这些都是我们设计天线时必须细致考虑的地方。目前，研究领域根据天线的以上特性提出了多种解决方案，如采用曲折型天线解决尺寸限制，采用倒F型天线解决金属表面的反射问题等。
天线的目标是传输最大的能量进出电路，这就需要仔细的设计天线和自由空间以及其电路的匹配，天线匹配程度越高，天线的辐射性能越好。当工作频率增加到超高频区域的时候，天线与RFID电子标签芯片之间的匹配问题变得更加严峻。在传统的天线设计中，我们可以通过控制天线尺寸和结构，使用阻抗匹配转换器使其输入阻抗与馈线相匹配。一般天线的开发基于的是50或75欧姆阻抗，而在RFID射频识别系统中，芯片的输入阻抗可能是任意值，并且很难在工作状态下准确测试，天线的设计也就难以达到最佳。
对于近距离RFID射频识别应用，天线一般和读写器集成在一起，比较典型的如YXK8超高频发卡器，对于远距离RFID射频识别系统，读写器天线天线和读写器一般采取分离式结构，比较典型的如YXK5超高频读写器，通过阻抗匹配的同轴电缆连接。一般来说，方向性天线由于具有较少回波损耗，比较适合RFID电子标签应用;由于RFID电子标签放置方向不可控，读写器天线一般采用圆极化方式。RFID读写器天线要求低剖面、小型化以及多频段覆盖。对于分离式读写器，还将涉及到天线阵的设计问题。国外已经开始研究在读写器应用智能波束扫描天线阵，读写器可以按照一定的处理顺序，"智能"的打开和关闭不同的天线，使系统能够感知不同天线覆盖区域的RFID电子标签，增大系统覆盖范围。
3.RFID天线设计流程
下面以微带天线为例介绍RFID射频识别天线的设计流程，希望可以起到抛砖引玉的效果。因为微带天线的性能指标与天线的微带单元尺寸、基板尺寸、馈电点位置等密切相关，而这些参数又直接由RFID射频识别系统的工作频率、基片介电系数、基片厚度、馈电方式决定。在选定基片介电系数和基板厚度、馈电方式之后，根据文献[7]中相关公式，计算出贴片尺寸、馈电点的位置，再使用TransmissionLineCalculator工具计算出馈线的尺寸。得到以上设计参数之后，就可以在高频软件ADS的Layout中进行仿真。初步仿真后，在Schematic文件中进行天线匹配，然后参照匹配系数在Layout中进行修改，完成最终RFID射频识别微带天线的设计。整个设计流程明晰流畅，简单快捷,调试方便。

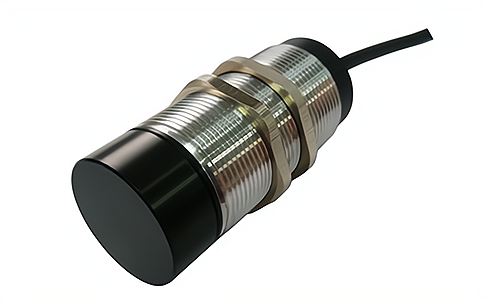

RFID高频HF（13.56MHz）抗金属天线HA3282，是针对工业场合应用开发的一款高性能的高频HF天线，金属外壳设计适用于工业干扰严重环境，螺纹调节距离，实现对电子标签的稳定识别效果，广泛应用于模具管理、刀具管理、工业产线、智能机器人、AGV自动搬运车等多种无线射频识别（RFID）系统。。
4.结论
目前，RFID射频识别射频识别技术已经逐步发展成为一个独立的跨学科的专业领域，它将不同专业领域的技术综合到一起：如天线技术、半导体技术、高频技术、电磁兼容性、数据保护和密码学、无线通信技术、封装制造技术等专业领域。RFID自动识别射频识别技术很大程度上节省了人工成本，提高作业精确性，加快数据处理速度，有效跟踪物流动态等。RFID射频识别天线设计技术作为整个RFID自动识别系统设计中相当关键的一项攻坚技术，需要我们在普通天线设计的基础上更细致的考虑RFID射频识别系统应用环境、工作频率、阻抗匹配等的影响，为RFID自动识别系统的理想工作提供保证。
相关RFID天线介绍:
手持天线YXHHANTC115是一款高性能的50Ω标准阻抗13.56MHz高频手持天线，具有完全自主知识产权，内建专有的适配器，结合精细的天线线材选择和设计，实现对电子标签的稳定感应效果，广泛应用于图书盘点、档案盘点、模具管理、资产盘点、个人身份识别、单品管理系统及生产过程控制等多种无线射频识别（RFID）系统。
RFID高频数字信号天线调谐HA1026是我司针对不同的应用场合设计的高性能反极式天线调谐板，可根据现场环境和客户要求尺寸调制13.56MHz标准频率天线，产品已大规模应用于图书馆智能书架、智能档案管理、新零售无人售货柜、重要票证管理、试管试剂管理、漂流书柜、药品寄售柜、商品定位、机要文件管理、流利架、珠宝管理、自助洗衣服务等RFID系统应用领域。
RFID超高频工业应用天线UA1313是一款高性能的UHF超高频天线。可广泛应用于工位产线、智能工具柜、模具定位、智能书架、智能文件柜、共享书柜、服装物流、微型图书馆、分布式图书馆、漂流书柜、档案管理、药品监管、红酒管理、门禁、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
50Ω低损耗微波射频同轴电缆馈线FD7618-5D是我司针对RFID射频识别应用研发出射频天线专用馈线，可按客户要求订制各长度。常用接头规格：TNC内螺内针，TNC内螺内孔，N头内螺内针，SMA接头。印字：Radio Frequency Feeder FD7618-5D 2018（代表年）02（代表第几周）米数，主要应用在各类高频、超高频读写器和天线连接场合。
