　　温度是很多生物生活环境的重要因素，当然在某些行业温度的高低也十分重要，其中对电气设备监测与控制的重要参数，高压全封闭设备的测温难点包括高温对测温终端电池有要求，且电池更换不易，维护工作量大，高压环境下，有线影响绝缘要求，不利于设备运行下面我们来看看上海营信对在电网高压变电在线温度实时监测应用吧。

相关应用案例：RFID应用于液体温度检测系统

　　一、 超高频射频识别技术

　　（1）温度监测系统的硬件组件主要由3部分构成：温度传感器标签、、后台服务器。其中后台服务器通过RS485总线或网线连接至读写器，读写器通过馈线与其天线相连，标签天线集成在标签芯片上，标签与读写器应用RFID技术实现无线通信。

　　（2）系统基本工作流程：首先，读写器产生一个载波信号并通过其天线发射出去，当传感标签进入读写器所发射的电磁波有效覆盖区域内时，传感标签被激活，激活的标签将存储在芯片中的识别信息通过其内置天线发送高频信号至读写器天线，高频信号经天线调节器传送到读写器进行解调和译码，然后送到上位机进行有关数据处理。上位机软件根据逻辑运算判断该标签合法性，针对不同的设定作出相应的处理和控制，如发出温度预警信息等。

　　（3）温度标签安装于配网设备内，作为一种无线射频识别传感器，每个标签都存放有各自的识别信息，包括：EPC码(Electronic Product Code)和温度数据，其中标签EPC码唯一且在出厂时已固定。识别信息由读写器读出，根据标签EPC码设置安装地址，用户在服务器端知道哪些特定的传感器在发送关键数据，从而知道温度关键点的地址问题，达到关键点温度监测的目的。

相关应用案例：RFID应用于电力开关柜动触头温度监测

相关应用案例：RFID应用于电力环网柜内导体接头内测温

　　二、设备安装

　　高压开关柜温度脆弱点分布于母线连接处、电缆连接处、断路器连接处，系统温度传感器可安装于以上温度关键点，标签安装于母线连接处。读写器天线安装于开关柜各功能室金属门上，位于开关柜内，并在门上钻孔引出天线导线至读写器。由于天线与标签已存在射频连接，读写器安装位置对通信距离影响不大，读写器可经天线馈线安装于开关柜外。考虑金属对无源标签的干扰以及温度节点分布于不同气室，采用增加冗余天线的方法扩大通信范围。

　　三、配网设备温度监测对设备安全稳定运行具有重要意义。

　　（1)设备体积小，便于安装;。

　　(2)低成本、无维护费用;。

　　(3)不影响配网设备运行，不易受环境因素影响;。

　　(4)在线实时监测;。

　　(5)PC提供良好的人机界面，操作简便， 具有很好的应用前景。

相关RFID产品介绍：

RFID超高频（UHF）安卓系统读写器UR6231集成了RFID、安卓系统，内置安卓6.0系统主板、8个外接SMA天线接口的高性能的IMPINJ R2000/E710芯片深度开发的读写模块、4G全网通/WIFI/以太网通信模块以及大尺寸的高分辨率彩色宽屏HDMI D Type接口，支持多路光耦隔离GPIO，4路输入，4路输出、RS232、USB等扩展接口。它通过RFID射频识别技术，能够根据APP要求自动识别电子标签、拍照、控制GPIO等，并将处理结果等信息通过4G全网通/WIFI/以太网通信发送到云平台。主要应用于电力、冷链、能源、生化等行业无源温度监测、智能工具车工具柜等智能管理、档案管理、智能书架、智能零售柜、智能钥匙柜、智能药品柜、医疗耗材柜等智能终端领域。

RFID超高频天线UA2323是一款高性能的UHF圆极化天线，工作频率：902-928 MHz，支持EPC CLASS1 G2、ISO18000-6B协议读写器，四角带安装孔，侧面出线，方便贴装于背板上。可广泛应用于智能工具管理、智能书架、智能医疗耗材柜、智能档案柜、智慧门店、无人零售柜、珠宝管理及生产过程控制等多种无线射频识别（RFID）系统。

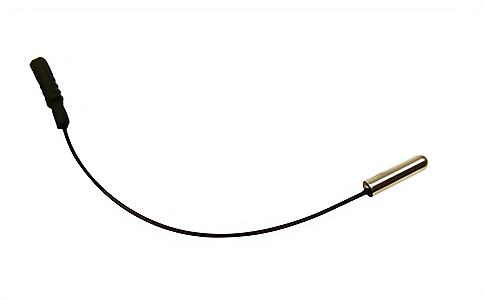

RFID超高频UHF分体式温度检测标签CT8169，专为液体和复杂金属环境内腔设计的一款测温标签，具有测温点位灵活、尺寸小巧、读取距离远、安装方便、检测温度范围宽、检测精度高、适合各种液体和复杂金属内腔温度检测应用场合。主要应用于生化实验、液体内部、冷链、疫苗运输、生鲜物流、血液制品、产线温度监测等多种温度检测场合开发。

RFID超高频UHF无源金属温度检测标签CT9759，专为开关柜母排腔室、电力铜牌等复杂金属环境设计的一款测温标签，具有检测温度范围宽、检测精度高、识别距离远、适合各种金属及非金属表面温度检测应用场合。主要应用于电力物资和重要仪表设备温度实时检测管理、IT资产运行状态监测、IDC机房服务器温度监测、产线温度监测等多种温度检测场合开发。

RFID超高频UHF金属温度监测标签CT9259，专为电力开关柜动触头和重要仪表设备等复杂金属环境设计的一款测温标签，具有尺寸小巧、安装方便、检测温度范围宽、检测精度高、适合各种金属及非金属表面温度检测应用场合。主要应用于开关柜动触头和重要仪表设备温度实时检测管理、产线温度监测等多种温度检测场合开发。

RFID超高频UHF环形测温标签标签CT8459是无源温度监测管理专用标签，针对专为环网柜内导体接头内测温设计，采用PCB基材针对复杂金属环境开发，具有检测温度范围宽、检测精度高、读取距离远、适合各种金属及非金属环境下的温度检测应用场合，主要应用于电网在线温度实时监测，包括高压变电及中低压输配电设施关键节点在线温度实时监测、IT资产运行状态监测、IDC机房服务器温度监测、橡胶硫化工艺温度监测、产线温度监测等多种温度检测场合开发。

RFID超高频UHF柔性温度检测标签CT8609，专为单品级非金属环境设计的一款测温标签，具有尺寸小巧、读取距离远、安装方便、检测温度范围宽、检测精度高、适合各种非金属表面温度检测应用场合。主要应用于医药冷链、包括疫苗运输、生鲜物流、血液制品、学生体温监测、产线温度监测等多种温度检测场合开发。

　　无线测温技术具有测量范围大、准确度高、不影响设备运行、在线实时监测等优点。基于无线测温的优势及全封闭设备的测温难点，上海营信公司提出了一种基于射频识别(RFID)技术的无源无线温度监测系统方案。系统通过无线供电方式向在线监测系统中的无线传感器节点提供电源，具有较高的安全性和抗干扰性;通过无线射频信号进行非接触式的信息交互与信息采集，实现自动识别及远程实时温度监控及管理。
